衬氟视镜
衬氟视镜用以观测管路或设备中单元流体的流量、色泽变化，直接监控化工工艺流程。视镜体采用碳钢精铸，内衬氟塑料（F46），镜片选用优质钢化玻璃，具有最佳的耐腐蚀性能和机械强度，且有外型美观、强度高、经久耐用的特点。广泛使用于石油、化工、农药、染化、制酸制碱等行业，是目前防腐设备最理想的选择。
本产品可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。

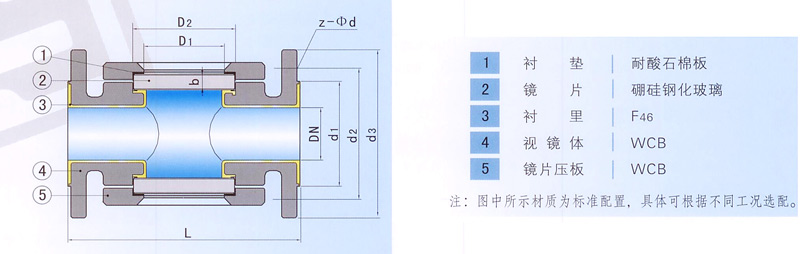

衬氟视镜结构与材料
衬氟视镜信号及参数
序号 | 型号及通经 | 镜片规格D2×b mm | DN mm | D1 mm | d1 mm | d2 mm | d3 mm | L mm | n-Φd mm | 重量 Kg |
1 | SJ41F-10C-25 | 80×15 | 25 | 60 | 65 | 85 | 115 | 230 | 4-Φ14 | 7 |
2 | SJ41F-10C-32 | 80×15 | 32 | 60 | 75 | 100 | 135 | 230 | 4-Φ14 | 8 |
3 | SJ41F-10C-40 | 100×15 | 40 | 80 | 85 | 110 | 145 | 230 | 4-Φ14 | 12.5 |
4 | SJ41F-10C-50 | 100×15 | 50 | 80 | 100 | 125 | 160 | 230 | 4-Φ14 | 13 |
5 | SJ41F-10C-65 | 120×18 | 65 | 100 | 120 | 145 | 180 | 240 | 4-Φ14 | 14.5 |
6 | SJ41F-10C-80 | 120×18 | 80 | 100 | 135 | 160 | 195 | 240 | 4-Φ14 | 16 |
7 | SJ41F-10C-100 | 140×20 | 100 | 120 | 155 | 180 | 215 | 240 | 8-Φ16 | 17.5 |
